西安泰富西瑪電機：Y系列(H400-500)380V低壓大功率三相異步電動機

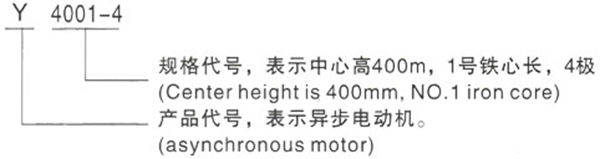

型號說明
    西安泰富西瑪Y系列(H400-500)380V低壓大功率三相異步電動機以Y4001-4為例“4001-4”表示中心高400mm，1號鐵心長，4極。

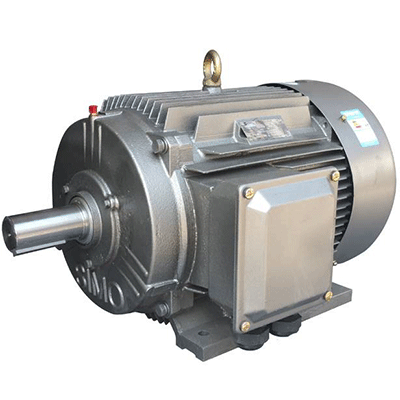

電機概述
    西安泰富西瑪Y系列(H400-500)380V低壓大功率三相異步電動機機座和端蓋均由鋼板制成，采用箱式結構，打開上罩，可觀察電機內全部情況。所有不見均可拆裝，方便了安裝與維修。防護等級為IP23，冷卻方式為IC01。
    該西瑪電動機具有高效、節能、噪聲低、振動小、性能可靠等優點，可做驅動各種不同機械之用：如通風機、壓縮機、水泵、破碎機、切削機床及其它設備，并可供煤礦、機械工業、發電廠及各種工礦企業作原動機之用。
    Y系列電動機的結構及安裝型式為IMB3，定額為連續工作制(S1)，額定頻率為50Hz。

西安西瑪電機質量保證
      西安西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸?shù)茸詣踊?、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
      為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
      一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
      二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
      三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
      四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
      五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
      六、西瑪電機產品一經出售終身成本費保修。

Y低壓大功率三相異步電動機訂貨須知
      (用戶訂貨時須注明如下要求)：
      電機型號：(Y4001-4)      安裝方式：(IMB3)
      額定功率：(400KW)        防護等級：(IP23)
      額定電壓：(380V)         冷卻方法：(IC01)
      額定頻率：(50Hz)         絕緣等級：(F)
      同步轉速：(1500r/min)    環境條件：(海拔1000m，環境溫度40℃)
      如用戶有其它電壓等級或特殊要求時，應與制造廠協商。

      以上關于：Y系列(H400-500)380V低壓大功率三相異步電動機的資料由西安西瑪電機技術部提供，網絡部整理發布，歡迎廣大新老客戶垂詢選購！

Y系列(H400-500)380V低壓大功率三相異步電動機技術參數——西安泰富西瑪電機

型號	額定 功率	電流	轉速	功率 因數	最大轉矩	堵轉轉矩	堵轉電流	GD2	質量	加油 周期
					額定轉矩	額定轉矩	額定電流
	KW	A	r/min	COSФ	倍	倍	倍	kg·m2	kg	h
Y系列(400-500)380V三相異步電動機 (4極)——西安泰富西瑪電機 接法：△ 絕緣等級：F
Y4001-4	400	714.6	1480	0.90	1.8	1.0	6.5	29	2000	2068
Y4002-4	450	803.9	1485	0.90				31		2181
Y4003-4	500	882.5	1480	0.91				33		2278
Y4004-4	560	987.3	1485	0.91				36		2396
Y4501-4	630	1110.7	1485	0.91	1.8	1.0	6.5	50	2000	3050
Y4502-4	710	1236.9	1485	0.92				53		3140
Y4503-4	800	1392.2	1485	0.92				58		3285
轉載請說明來自西安泰富西瑪電機官方網站：http://www.taifuximadianji.com/

型號	額定 功率	電流	轉速	功率 因數	最大轉矩	堵轉轉矩	堵轉電流	GD2	質量	加油 周期
					額定轉矩	額定轉矩	額定電流
	KW	A	r/min	COSФ	倍	倍	倍	kg·m2	kg	h
Y系列(400-500)380V三相異步電動機 (6極)——西安泰富西瑪電機 接法：△ 絕緣等級：F
Y4001-6	315	576.7	990	0.88	1.8	1.0	6.0	50	3000	2015
Y4002-6	355	649.3	990	0.88				53		2109
Y4003-6	400	730.8	990	0.88				58		2232
Y4501-6	450	812	990	0.89	1.8	1.0	6.0	71	3000	3010
Y4502-6	500	901.3	990	0.89				77		3110
Y4503-6	560	1009	990	0.89				84		3210
Y4504-6	630	1135.6	990	0.89				98		3455
Y5001-6	710	1268	990	0.90	1.8	1.0	6.5	157	3000	3920
Y5002-6	800	1427	990	0.90				171		3050
轉載請說明來自西安泰富西瑪電機官方網站：http://www.taifuximadianji.com/

型號	額定 功率	電流	轉速	功率 因數	最大轉矩	堵轉轉矩	堵轉電流	GD2	質量	加油 周期
					額定轉矩	額定轉矩	額定電流
	KW	A	r/min	COSФ	倍	倍	倍	kg·m2	kg	h
Y系列(400-500)380V三相異步電動機 (8極)——西安泰富西瑪電機 接法：△ 絕緣等級：F
Y4001-8	280	551.9	740	0.82	1.8	1.0	5.5	63	3000	2179
Y4002-8	315	619.6	740	0.82				68		2279
Y4501-8	355	687.5	740	0.82	1.8	1.0	5.5	84	3000	3070
Y4502-8	400	776	740	0.83				91		3190
Y4503-8	450	872.6	740	0.83				98		3290
Y5001-8	500	966	745	0.83	1.8	1.0	5.5	146	3000	3760
Y5002-8	560	1081	745	0.83				171		3984
Y5003-8	630	1216	745	0.83				186		4120
Y5004-8	710	1370	745	0.83				215		3290
轉載請說明來自西安泰富西瑪電機官方網站：http://www.taifuximadianji.com/

型號	額定 功率	電流	轉速	功率 因數	最大轉矩	堵轉轉矩	堵轉電流	GD2	質量	加油 周期
					額定轉矩	額定轉矩	額定電流
	KW	A	r/min	COSФ	倍	倍	倍	kg·m2	kg	h
Y系列(400-500)380V三相異步電動機 (10極)——西安泰富西瑪電機 接法：△ 絕緣等級：F
Y4001-10	200	408.4	595	0.80	1.8	1.0	5.5	70	4000	2135
Y4002-10	220	449.3	590	0.80				75		2290
Y4501-10	250	503.6	590	0.81	1.8	1.0	5.5	110	4000	2870
Y4502-10	280	563.6	590	0.81				120		2960
Y4503-10	315	633	590	0.81				130		3020
Y4504-10	355	713.7	590	0.81				140		3120
Y5001-10	400	793.5	595	0.82	1.8	1.0	5.5	190	4000	3730
Y5002-10	450	891.7	595	0.82				204		3820
Y5003-10	500	989.7	595	0.82				223		3960
Y5004-10	560	1108	595	0.82				242		4076
Y5005-10	630	1309	595	0.82				280		4320
轉載請說明來自西安泰富西瑪電機官方網站：http://www.taifuximadianji.com/

型號	額定 功率	電流	轉速	功率 因數	最大轉矩	堵轉轉矩	堵轉電流	GD2	質量	加油 周期
					額定轉矩	額定轉矩	額定電流
	KW	A	r/min	COSФ	倍	倍	倍	kg·m2	kg	h
Y系列(400-500)380V三相異步動電機 (12極)——西安泰富西瑪電機 接法：△ 絕緣等級：F
Y4001-12	160	345.8	495	0.76	1.8	1.0	5.5	77	4000	2095
Y4002-12	185	399.8	490	0.76				78		2185
Y4501-12	200	426.6	495	0.77	1.8	1.0	5.5	120	4000	3051
Y4502-12	220	468.8	495	0.77				130		3150
Y4503-12	250	532.7	495	0.77				140		3260
Y5001-12	280	587.7	495	0.78	1.8	1.0	5.5	204	4000	3765
Y5002-12	315	661.2	495	0.78				223		3860
Y5003-12	355	744	495	0.78				242		4012
Y5004-12	400	838.7	495	0.78				260		4125
Y5005-12	450	943.5	495	0.78				280		4310
轉載請說明來自西安泰富西瑪電機官方網站：http://www.taifuximadianji.com/
