西瑪電機教您怎么測量電機絕緣？

修理西安西瑪電機時，通常需要測量電機的絕緣電阻。本文以三相異步電動機為例，詳細介紹了測量電動機絕緣電阻的方法和步驟。

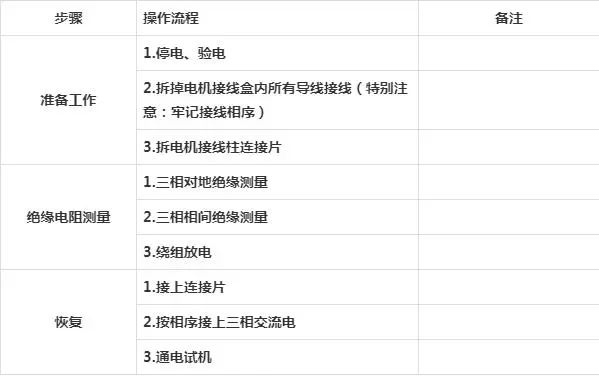

電機絕緣電阻測量操作流程如下表1所示：

測量西安西瑪電機絕緣的準備工作

當然，第一步是切斷電源，然后檢查電源并開始第二步，同時確保沒有電源。

第二步是打開電機接線盒并拆下所有接線。在拆除電線之前，應特別注意觀察電線的相序（最好寫下來），以便在測量和恢復電線時確保電線相序的正確性。在實踐中，我有時會忘記在拆卸電線之前記住相序。我該怎么辦？解決方案是簡單地隨意連接電線，然后用電測試機器。如果電機反轉，則任意更換兩相接線。

在測量西安西瑪電機的絕緣性時，不能給電機布線。如果電機是接線的，這與電機和導線的絕緣值的測量值相對應。為了準確起見，必須移除所有導線，這也是第二步移除導線的原因。去除導線后，例如圖1中的情況，它使用三角形接線（對于電機接線問題，您可以閱讀我之前的文章“旋轉相位異步電機的三角形和Y形接線方法和差異”，此處不解釋）。

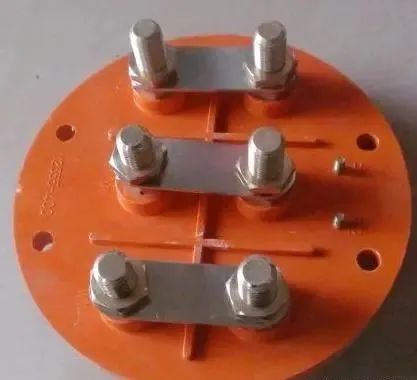

圖1 電機的三角形接線

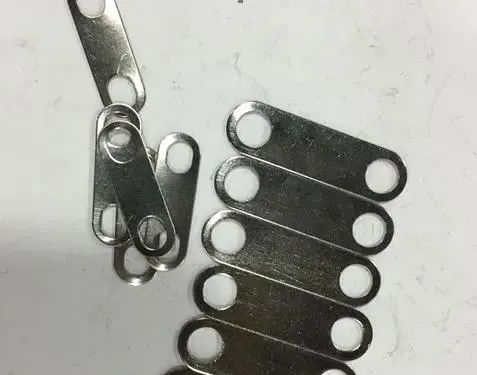

圖2 電機接線柱連接片

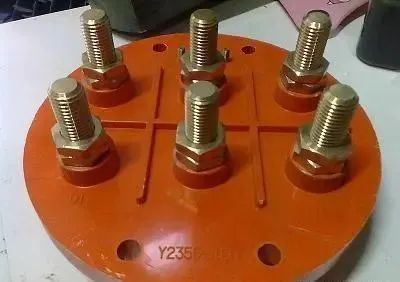

圖3 電機的六個接線柱

第三步是拆除電機端子的三個連接器（如圖2所示），導致圖3中只有六個連接器沒有連接在一起。在第三步中拆卸連接器的目的是在測量繞組之間的絕緣值之前完全分離三相繞組；接線盒如圖3所示，準備工作已完成。您可以開始測量電機的絕緣電阻。

西瑪電機絕緣電阻測量

測量絕緣電阻的工具是兆歐表，如下圖所示。

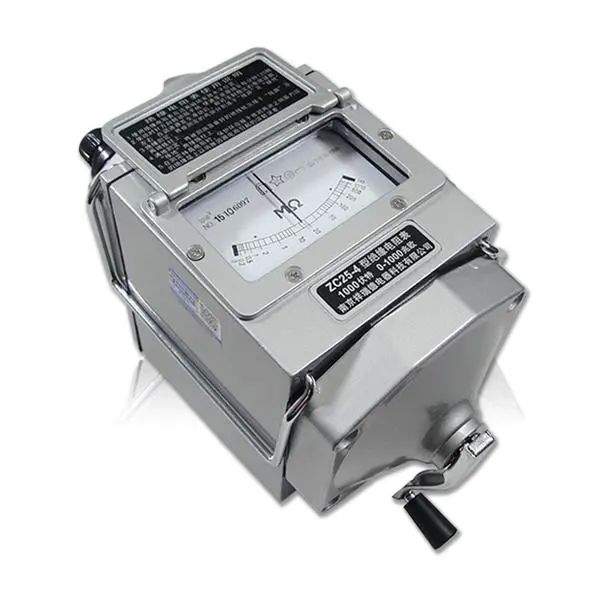

圖 4手搖指針式兆歐表

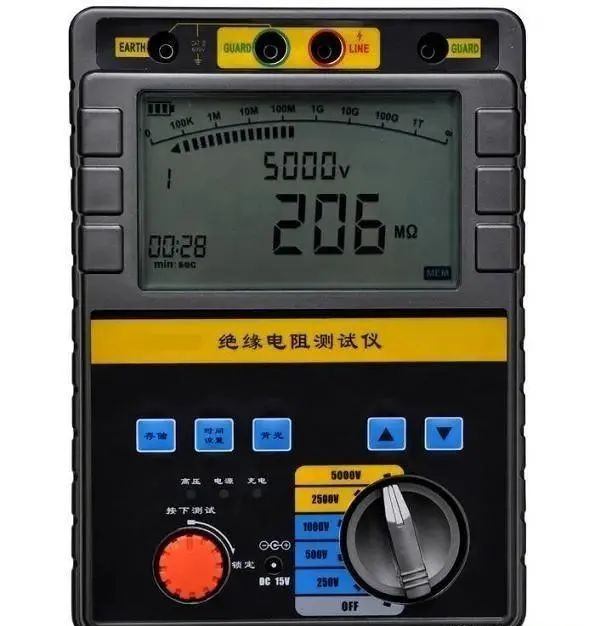

圖 5充電式數字兆歐表

圖4顯示了手動指針式兆歐表，這是一種測量絕緣電阻的傳統工具。它配備了一臺內置電機，通過手動發電為操作提供電能。圖5是一個可充電數字兆歐表，不需要手動發電，使用方便。兆歐表的單位是兆歐姆（電阻單位），1兆歐姆等于一歐姆的10–六次方。當然，對于絕緣來說，電阻越大越好。理想的絕緣電阻是無窮大的。

第一步是用兆歐表測量三相對質量的絕緣電阻。兆歐表有兩根電線，一根連接到電機繞組的端子，另一根連接接地線（或電機外殼）進行測量（需要UVW三相測量）。

第二步是用兆歐表測量三相之間的絕緣電阻。兆歐表的兩根導線連接到電機繞組的U相端子，另一根連接到電機線圈的V相端子。此時，測量UV兩相之間的絕緣電阻。還測量了UW相絕緣電阻和VW相絕緣電阻。

第三步清空繞組。我們知道繞組是線圈，也被稱為電感器，可以儲存電能。當測量絕緣電阻時，它對應于電感的充電；因此，西安西瑪繞組通電，電壓高，功率低；因此，有時它會給人帶來電（高功率和高電感電機儲存更多的能量，更容易給人帶來電力，而低功率電機通常不會）。由于功率低，電流很低，對人的生命沒有危險；但是帶電的感覺并不愉快，所以在恢復接線之前仍然需要放電。

西瑪電機恢復步驟

第一步：是連接三個電機端子的連接器，如圖3至圖2所示。

第二步：是按照電線拆卸前記錄的相序連接三相交流電源。在實際工作中，有時會在拆線之前忘記相序。該怎么辦？方法是先隨意連接電線，打開電源，然后測試機器。如果西安西瑪電機反轉，則任意更換兩相接線。

第三步：打開機器并進行測試，以確保電機恢復正常并能正常工作。

了解更多關于電機的知識，請關注西安泰富西瑪電機有限公司網站。公司專業技術團隊為您免費提供電機的選型、安裝、調試、保養等技術指導服務，盡量避免企業因?yàn)殡姍C(jī)技術人員的短缺帶來的損失，采取“線上+線下”服務的服務形式，幫助企業解決技術難題。
關鍵詞：西瑪電機.測量電機絕緣
