有刷直流電機的發電原理

這里主要為大家介紹有關發電基本原理的法律法規和公式。在本文中，西安西瑪電機將使用有刷直流電機的示意圖來說明實際的電機發電原理。


假設電刷未通電時，線圈（轉子）逆時針旋轉。例如，存在這樣一種情況，即在切斷旋轉西瑪電機的電源后，轉子由于慣性而繼續旋轉。

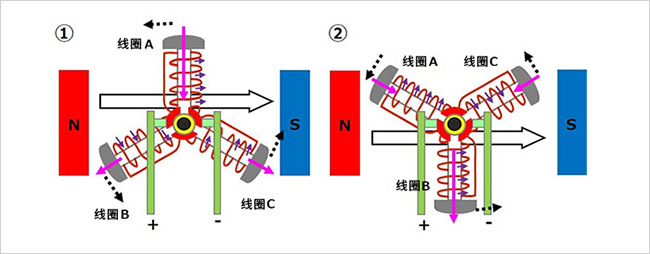

在狀態（1）中，線圈A位于磁鐵N和S的中心。磁鐵產生的磁場方向是從N到S，逆時針旋轉時，線圈A接近磁鐵N，因此旋轉軸方向上的磁通量變化在（+）處最大。（粉紅色箭頭）。因此，線圈a產生電動勢，使電流（紫色箭頭）從旋轉軸外側流出。

由于線圈B遠離磁鐵N，線圈C靠近磁鐵S，磁通量的變化為（-）（粉紅色箭頭），磁通量的變化小于最大值。由于靠近磁鐵的位置而產生的值。因此，線圈B和線圈C產生電動勢，電流（紫色箭頭）從外部流向轉軸。

當此時線圈A、B和C的電動勢相結合時，左電刷相對于右電刷產生（+）電壓。

在狀態（2）中，線圈B位于磁鐵N和S之間，接近S，因此磁通量的變化在（-）處最大。結果，線圈B產生電動勢并使電流從外部流向轉軸。

由于線圈A靠近磁鐵N，線圈C遠離磁鐵S，因此磁通量的變化為（+），磁通量的變化值小于最大值?？拷盆F的位置。因此，線圈B和線圈C產生電動勢，使電流從旋轉軸外側流出。

此時，當線圈A、B和C的電動勢組合時，西瑪電機的左電刷相對于電機的右電刷產生正電壓。

總之，當線圈（轉子）逆時針旋轉時，相對于電機的右電刷，電機的左電刷上始終存在（+）電壓。順時針旋轉線圈時，反向操作會在電機右側的電刷上產生（+）電壓。所產生的電壓通過換向器整流為直流電壓，并且所產生的電壓隨著轉數的增加而升高。不用說，發電機就是基于這一原理構建的。
