西瑪電機應使用多少電線取決于電機電流的大小
編輯:西安西瑪電機網絡部 發布日期:2022-05-08 11:42:34 來源:西安電機廠

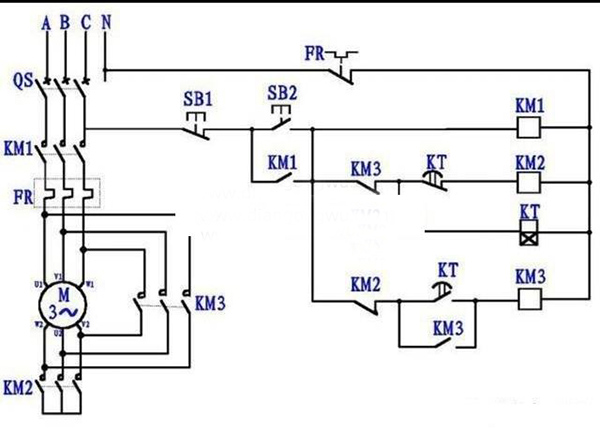

這里我們只考慮常用380V電機的主電源電纜。導線應分為兩組,一組是星形-三角形起動接線盒的主電源,另一組是電機導線的接觸器。
西瑪電機電纜的尺寸應根據電機電流的大小確定。
根據工作公式,P=3*電壓*電流*功率因數的平方根
由此得出結論,90 kW電機三角運行的電流為180 A
三角形電流是恒星平方根的3倍。星形電流為103 A。星形三角形起動接觸器與電機之間的導線數為6根。對于這個磁芯,我們根據星形啟動電流的大小來選擇磁芯。
啟動電流=103*120%=124 A
電線還必須保留20%的儲備,124*120%=148 A
導體載流能力必須大于該電流。

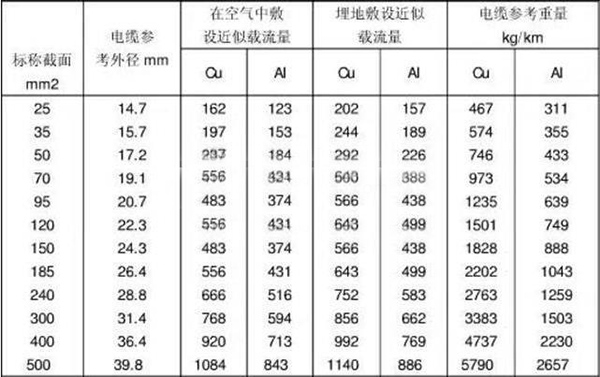

如果我們查一下表,我們會得到一個35平方安培的電流
因此,我們可以選擇35平方線作為從接觸器到西安西瑪電機的導線。
主電源電纜的選擇。
上面已經計算了delta起動電流。由于這是星形-三角形啟動,因此尚未計算三角形啟動電流。
相電流=180*120%=216 A
70根方絲的載流量為230A
主電源應為70平方線
綜合:主電源應使用70平方線或更大,接觸器至電機電纜應使用35平方線或更大。
了解更多關于電機的知識,請關注西安西瑪電機有限公司網站。公司專業技術團隊為您免費提供西瑪電機的選型、安裝、調試、保養等技術指導服務,盡量避免企業因為編碼器技術人員的短缺帶來的損失,采取“線上+線下”服務的服務形式,幫助企業解決技術難題。
關鍵詞:電機電線,電機電流
